Elevator cu cupe

Elevator vertical cu cupe pentru cereale, granule, pulberi și pelete — alimentarea silozurilor și a liniilor de procesare. Ridică materialul până la 30 m, pe o amprentă la sol de sub un metru pătrat.

Cunoscut și ca: elevator cu bandă și cupe · elevator vertical · bucket elevator · noria

până la 30 m înălțime5 – 100 m³/h

Cere ofertă Cere personalizare

Dimensionare individuală pe materialul și procesul tău. Propunere tehnică și preț, de regulă în 48 de ore. Livrare și service în România și Republica Moldova.

Cum funcționează

Elevatorul cu cupe realizează transportul vertical continuu al materialelor vrac — cereale, granule, pulberi, pelete — la alimentarea silozurilor, a liniilor de procesare și a instalațiilor de condiționare. Traseul vertical eliberează suprafața halei pe care un transportor înclinat ar ocupa-o inutil.

Cupele montate pe banda sau lanțul de tracțiune preiau materialul din piciorul elevatorului și îl descarcă centrifugal sau gravitațional la capul acestuia, în funcție de viteza aleasă pentru materialul transportat. Debitul rămâne constant, iar acționarea cu dispozitiv antiretur împiedică derularea inversă la oprirea sub sarcină.

Tubulatura, capul și piciorul elevatorului se execută din oțel vopsit sau inox, cu guri de vizitare pentru inspecție și senzori de rotație și deviere a benzii pentru supravegherea funcționării. Înălțimea, debitul și tipul cupelor — din polietilenă pentru produse alimentare sau din oțel pentru materiale abrazive — se stabilesc la proiectare, pe aplicația clientului.

Înălțimi până la 30 m

Alimentarea silozurilor și instalațiilor înalte, pe amprentă minimă.

Descărcare centrifugală sau gravitațională

Viteza benzii aleasă pe materialul transportat.

Supraveghere integrată

Senzori de rotație și deviere, guri de vizitare pe traseu.

Cupe pe aplicație

Polietilenă pentru alimentar, oțel pentru materiale abrazive.

Când îl alegi

Situațiile concrete în care acest utilaj e răspunsul corect — și cea în care îți recomandăm altceva din gama noastră.

Trebuie să ridici material la înălțime — alimentarea unui siloz, a unei instalații de condiționare sau a unei linii de procesare aflate la etaj.

Ai puțin loc la sol: elevatorul ocupă sub un metru pătrat, în timp ce un transportor înclinat care ar câștiga aceeași înălțime ar traversa toată hala.

Ai nevoie de debit constant, în flux continuu, nu de transport în șarje.

Materialul e abraziv sau, dimpotrivă, alimentar: cupele se aleg din oțel, respectiv din polietilenă, pe aplicație.

Când NU e utilajul potrivit

Pentru trasee orizontale sau cu pantă mică, un elevator nu are ce rezolva — și e o construcție mult mai complexă decât e nevoie.

Vezi Șnec transportor

Linie de reactoare și vase de proces din inox, fabricate de Altebo, în hala proprie de producție

Specificații

Intervalele executate uzual. Dimensiunile finale și puterea instalată rezultă din densitatea și vâscozitatea produsului, mărimea șarjei și condițiile de proces.

Specificații tehnice — Elevator cu cupe
Debit	5 – 100 m³/h
Înălțime de ridicare	Până la 30 m
Material tubulatură	Oțel vopsit sau inox
Cupe	Polietilenă (alimentar) sau metalice (materiale abrazive)
Putere motor	1,5 – 22 kW
Tip antrenare	Motoreductor cu dispozitiv antiretur
Supraveghere	Senzori de rotație și de deviere a benzii
Opțiuni	Guri de vizitare · execuție inox · protecție ATEX

Valorile de mai sus sunt intervalele executate uzual, nu limite constructive. Proiectăm și fabricăm la comandă orice capacitate, putere și gabarit — inclusiv sub sau peste intervalele din tabel.

Variante constructive

Ce se schimbă practic între ele — nu doar cum se numesc.

Cu bandă de tracțiune

Varianta uzuală pentru cereale și materiale neabrazive, la viteze mari. Descărcarea e centrifugală.

Cu lanț de tracțiune

Pentru materiale abrazive sau calde, unde banda s-ar uza sau s-ar degrada. Lucrează la viteze mai mici, cu descărcare gravitațională.

Cupe din polietilenă

Pentru produse alimentare — suprafață netedă, golire completă, greutate proprie mică.

Cupe metalice

Pentru materiale abrazive, unde polietilena s-ar uza rapid.

Unde se folosește

Industriile pentru care executăm uzual utilajul — fiecare cu cerințele ei de execuție.

Fotografii

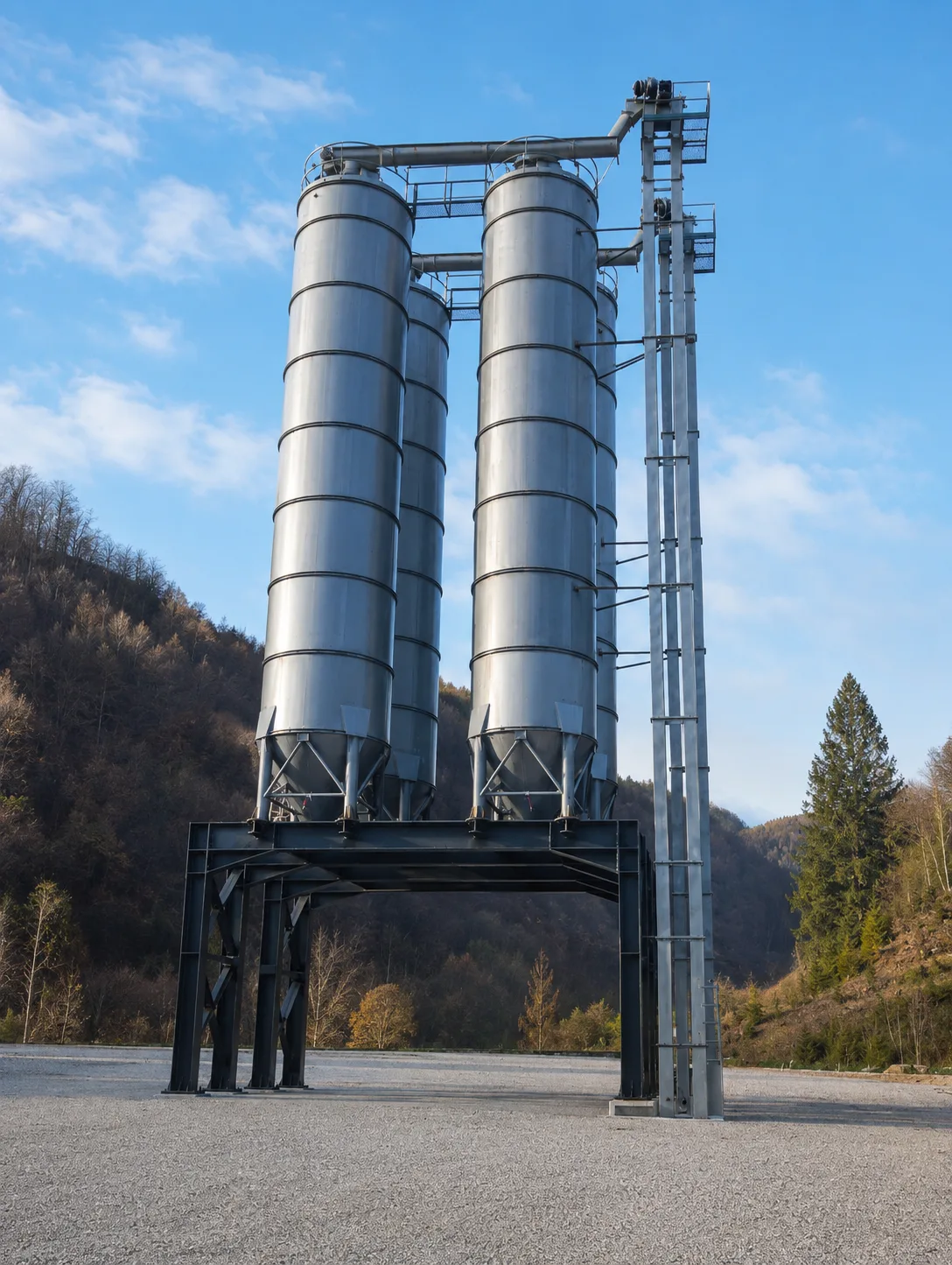

Elevator cu cupe — fotografie de produs.

Elevator cu cupe — fotografie de produs.

Întrebări frecvente

Nu ți-am răspuns la întrebare? Scrie-ne — răspunde un inginer, nu un robot.

Ce înălțime maximă executați?

Executăm uzual până la 30 m. Nu e o limită constructivă — dimensionăm la comandă și peste, dar peste o anumită înălțime contează suplimentar structura de susținere și accesul pentru mentenanță.

Cât loc îmi ocupă la sol?

Vezi rândul „Amprentă la sol” din tabelul de specificații. Tocmai amprenta redusă e argumentul pentru un elevator: câștigi înălțime fără să traversezi hala cu un transportor înclinat.

Ce se întâmplă dacă se oprește curentul cu elevatorul plin?

Dispozitivul antiretur din antrenare împiedică derularea inversă a benzii sub greutatea materialului. Fără el, la o oprire în sarcină, banda ar porni înapoi și materialul s-ar acumula în piciorul elevatorului.

Cum știu dacă banda a deviat sau a patinat?

Prin senzorii de rotație și de deviere montați pe utilaj: primul detectează patinarea benzii, al doilea alunecarea ei laterală. Ambele sunt defecte care, nedetectate, duc la avarie și la risc de incendiu prin frecare.

Se poate folosi pentru pulberi, nu doar pentru cereale?

Da — pulberi, granule și pelete intră în plaja de aplicații. Pentru pulberi fine, verifică dacă aplicația ta cere protecție la explozie; disponibilitatea variantei ATEX e trecută în tabelul de specificații, la rândul „Opțiuni”.
